[VNA-P 프리미엄 시리즈 메인 유닛]
VNA-P 상세 정보
VNA-P 벡터 네트워크 분석기는 100kHz에서 67GHz에 이르는 초광대역(ultra-wide) 주파수 범위에서 단 한 번의 연속 스윕(sweep)으로 탁월한 측정 정확도를 제공하여 C, X, Ku, K, Ka, U 대역에서 작동하는 RF 및 마이크로파 부품에 대한 까다로운 테스트 요구 사항을 충족합니다.
핵심 특징 (Key Features)
- 직관적인 작동: 고해상도 12.1인치 터치스크린 디스플레이를 탑재하여 복잡한 측정 작업을 간소화하는 직관적인 사용자 인터페이스를 제공합니다.
- 포괄적인 측정 기능: 고급 교정 알고리즘을 포함한 2포트 또는 4포트 벡터 네트워크 분석기 기능을 완벽하게 지원합니다.
- 정교한 픽스처 시뮬레이션: 포트 매칭 및 IFD(지능형 픽스처 디임베딩) 알고리즘을 지원하여 이상적이지 않은 테스트 조건에서도 장치를 정밀하게 특성화할 수 있습니다.
- 확장 가능한 아키텍처: 외부 주파수 확장 모듈을 통해 밀리미터파 주파수 대역 및 테라헤르츠 대역까지 테스트 범위를 확장할 수 있습니다.
- 고급 분석 기능: 시간 영역 및 아이 다이어그램 측정이 포함되어 포괄적인 신호 무결성 분석을 제공합니다.
핵심 기능 (Detailed Features)

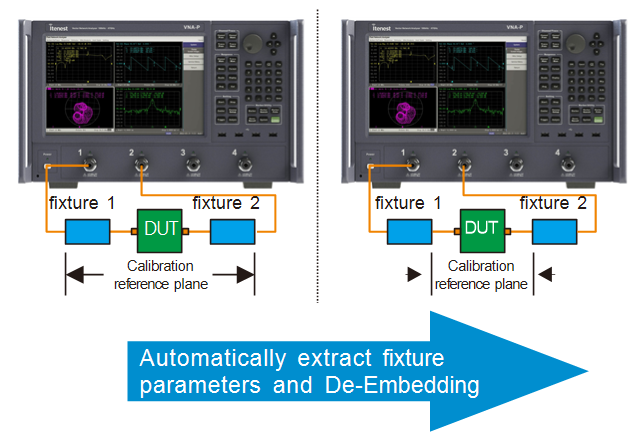

AFR을 통해 비표준 커넥터 부품의 테스트 어려움을 효율적으로 해결합니다.
밀리미터파 주파수 대역 확장

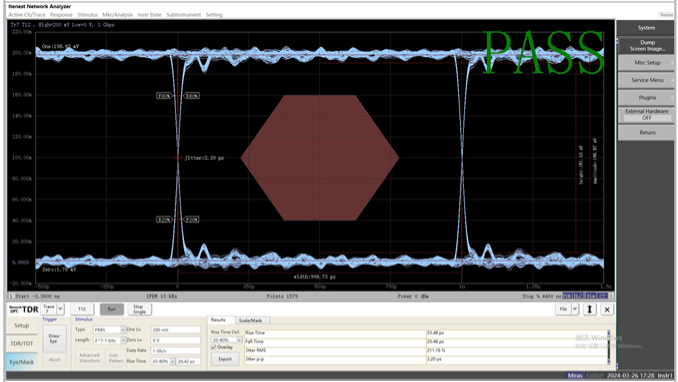

Enhance TDR eye Diagram
기술 사양 (Technical Specifications)
시스템 측정 범위
| 주파수 범위 | 100kHz ~ 67GHz |
|---|---|
| 테스트 포트 수 | 2 또는 4 포트 |
| 테스트 포트 커넥터 유형 | NMD 1.85mm, male |
| 시스템 임피던스 | 50 Ω |
| 주파수 설정 해상도 | 1Hz |
| 전력 설정 해상도 | 0.05dB |
| 측정 지점 수 | 2 ~ 20,001 points |
| 시스템 대역폭 (IFBW) | 10Hz ~ 1.5MHz |

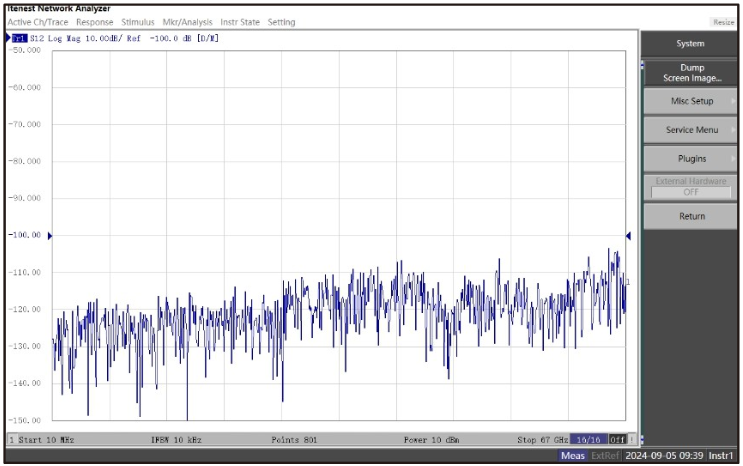

시스템 동적 범위 (@IFBW 10Hz)
| 100kHz ~ 500kHz | 95dB |
|---|---|
| 500kHz ~ 2MHz | 110dB |
| 2MHz ~ 50GHz | 125dB |
| 50GHz ~ 67GHz | 120dB (Typical) |
측정 정확도 및 잡음
| 트레이스 노이즈 (Trace Noise) | 5mdB rms @IFBW 70kHz |
|---|---|
| 진폭 안정도 (Amplitude Stability) | 0.02dB / ℃ |
| 위상 안정도 (Phase Stability) | 0.2° / ℃ |
물리적 및 환경 사양
| 작동 온도 범위 | +5°C ~ +40°C |
|---|---|
| 보관 온도 범위 | -10°C ~ +60°C |
| 작동 습도 | 20% ~ 80% (비응축) |
| 무게 | 28kg 미만 |
| 크기 (손잡이 포함) | 482.6mm(W) x 443mm(D) x 265.9mm(H) |
| 전원 사양 | 90 to 264 VAC, 47 to 63 Hz |
| 소비 전력 | 350W 미만 (Maximum) |
준수 표준 (Compliance Standards)
- EMC: EN61326-1:2005 / EN55011:2007 Group 1, Class A
- ESD: EN61000-4-2:1995+A2:2001 (4kV CD / 8kV AD)
- Radiated Immunity: EN61000-4-3:2006
- Electrical Fast Transient: EN61000-4-4:2004
제품 소개 및 응용
VNA-P는 완벽한 벡터 네트워크 테스트 및 분석 기능과 교정 방법을 제공하며, 주요 기계 및 전자 교정 키트를 지원하여 다양하고 유연한 테스트 요구 사항을 충족합니다. 또한 다양한 주변 장치 인터페이스를 통해 고객이 다른 측정 장비 및 제어 모니터링 장비와 함께 효율적인 테스트 시스템을 구축할 수 있도록 돕습니다.
