WT-428 Wireless Connection Tester 상세 정보
WT-428은 고정밀, 고효율 Wi-Fi 7 RF 테스트 솔루션입니다. 320M 잔류 EVM은 -50dB 이상으로 높은 정확도를 요구하는 Wi-Fi 7 제품 테스트 요건을 충족하며, 업계 최고 수준인 110dB의 포트 절연 성능을 자랑합니다.
[WT-428 정면]

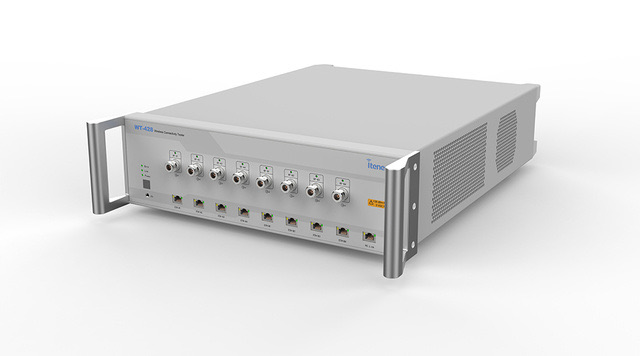

[WT-428 시스템 유닛]
주요 특징 및 기능
- Wi-Fi 7 완벽 지원: 4096-QAM(MCS 12/13) 및 320/160+160/80+80MHz 대역폭 지원
- 다중 사용자 최적화: 4세트의 VSA/VSG 유닛 탑재로 최대 4명 동시 독립 사용 가능
- MIMO 확장성: 단일 장비로 2x2 MIMO, 다수 장비 연결 시 8x8 MIMO 테스트 가능
- 고급 분석: Wi-Fi/PA/FEM 칩셋 연구 개발 및 DVT 테스트, DEVM 및 펀칭(Puncturing) 기능 지원
- 채널 모델링: AWGN 모델 B/D/E 설정 지원

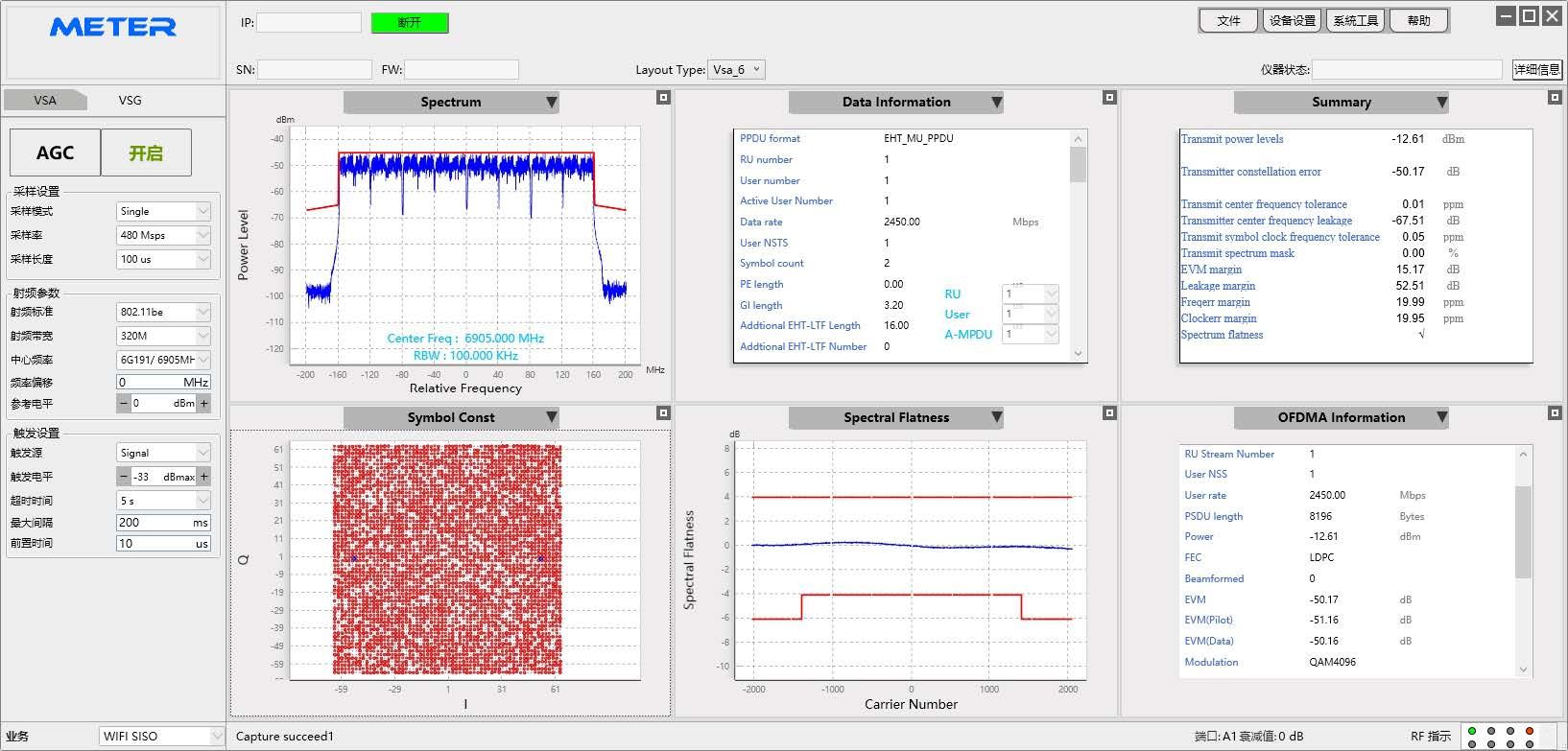

[Wi-Fi 7 4096-QAM 측정]

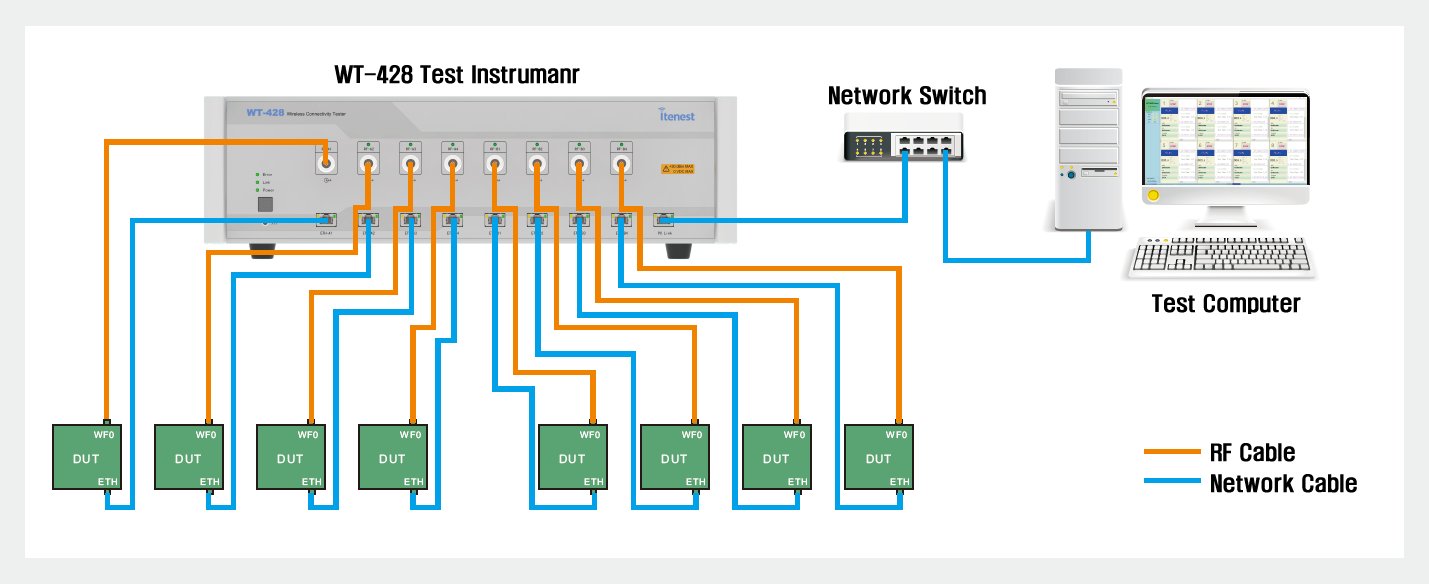

[MIMO 및 병렬 테스트 프로세스]
상세 기술 사양
RF 성능 (VSA/VSG)
| 주파수 범위 | 400 ~ 7300 MHz |
|---|---|
| IF 대역폭 | 400 MHz |
| 입력 전력 범위 | +30 dBm 피크 (+25 dBm 평균) |
| 출력 전력 범위(CW) | +5 dBm ~ -100 dBm (최저 -130dBm 이하 확장 가능) |
| 잔류 루프백 EVM | -50 dB (802.11be, 320 MHz, MCS 13, @-10 dBm) |
| 포트 간 절연도 | >110 dB |
| 입력 전력 정확도(SISO) | ±0.3 dB (+25 ~ -40 dBm) |
| 입출력 반사 손실 | >15 dB (400~3800MHz) / >13 dB (최대 7300MHz) |
지원 프로토콜 및 비즈니스
| Wi-Fi 표준 | 802.11 a/b/g/n/p/ac/ax/be (Wi-Fi 7) |
|---|---|
| 블루투스 | 1.0, 2.0, 3.0, 4.0, 4.1, 4.2, 5.0, 5.1, 5.2 |
| IoT 및 기타 | ZigBee, 채널 모델 AWGN B/D/E 지원 |
제품 소개 및 응용
WT-428은 서브 계측기 기능을 지원하여 연구 개발 한계 테스트부터 대량 양산 라인까지 폭넓게 대응합니다. SCPI 명령어 모니터링 기능을 통해 자동화 테스트 시스템 통합이 용이하며, 2세트의 독립적인 신호 송수신 유닛을 통해 업계 최고 수준의 안정성을 보장합니다.
