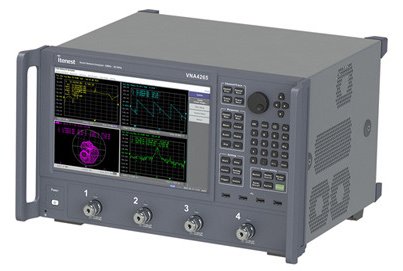

[VNA4265 정면]

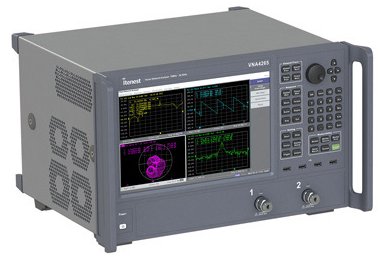

[VNA4265 측면 외관]
VNA4265 상세 정보
VNA4265는 100kHz에서 26.5GHz 주파수 범위를 지원하며, C/X/Ku/K 대역 마이크로파 제품 테스트에 최적화되어 있습니다. 마이크로파 및 위성 통신, 항공우주 분야의 연구개발 및 생산 테스트에 폭넓게 활용됩니다.
핵심 시스템 성능 (Key Performance)
- 초고동적 범위: 135dB @26.5GHz (일반값)
- 초저잡음: 2mdB RMS 미만 (IFBW 70kHz 기준)
- 디스플레이: 12.1인치 터치스크린 및 물리 버튼 지원
- 효율성: 저전력 설계 및 효율적인 다중 사용자 기능 제공
주요 특징 (Technical Features)
- 2포트 및 4포트 구성 선택 가능
- SOLT, SOLR, TRL 등 다양한 교정 방법 지원
- 넓은 출력 전력 범위: -55dBm ~ +10dBm
- 자동 포트 확장 및 임베딩/디임베딩 기술 지원
- 시간 영역 분석(TDR) 함수 알고리즘 탑재
- VISA 및 SCPI 제어 인터페이스 완벽 호환

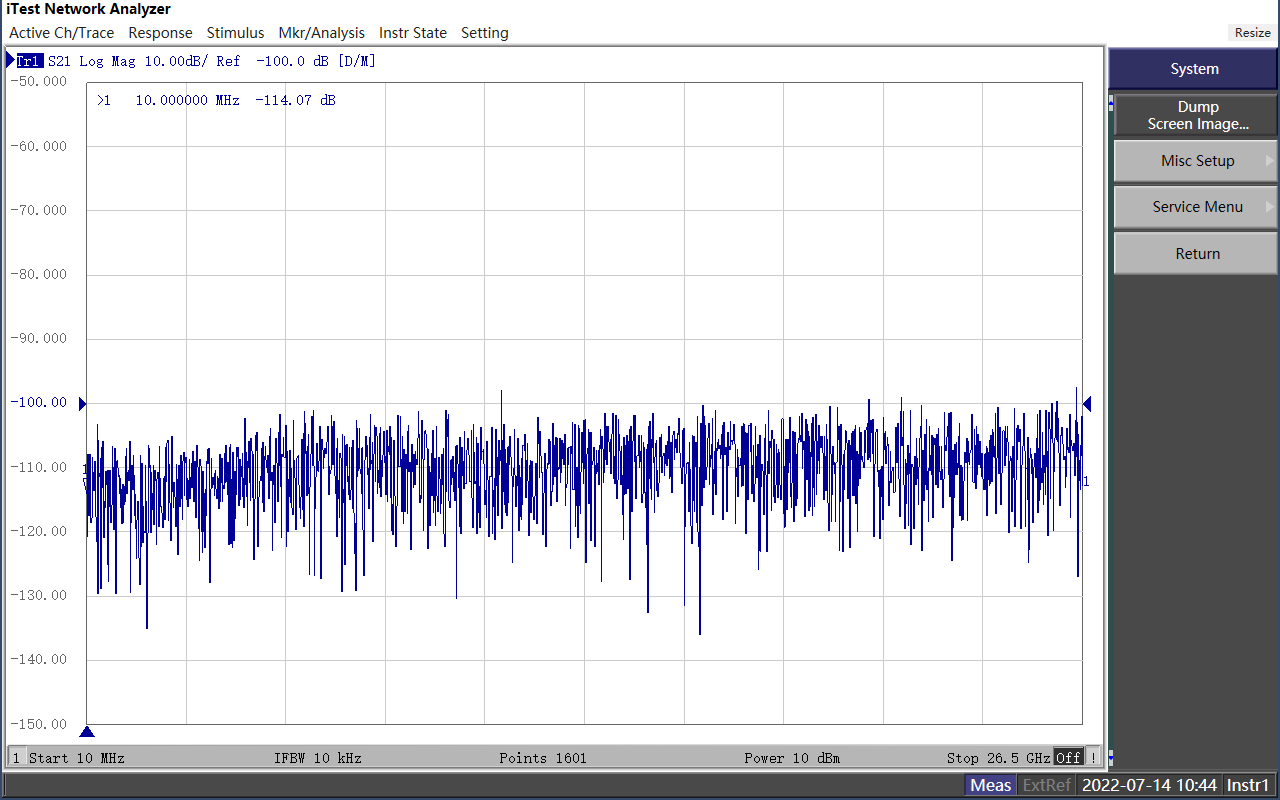

Excellent dynamic range: 135dB @26.5GHz(typical)

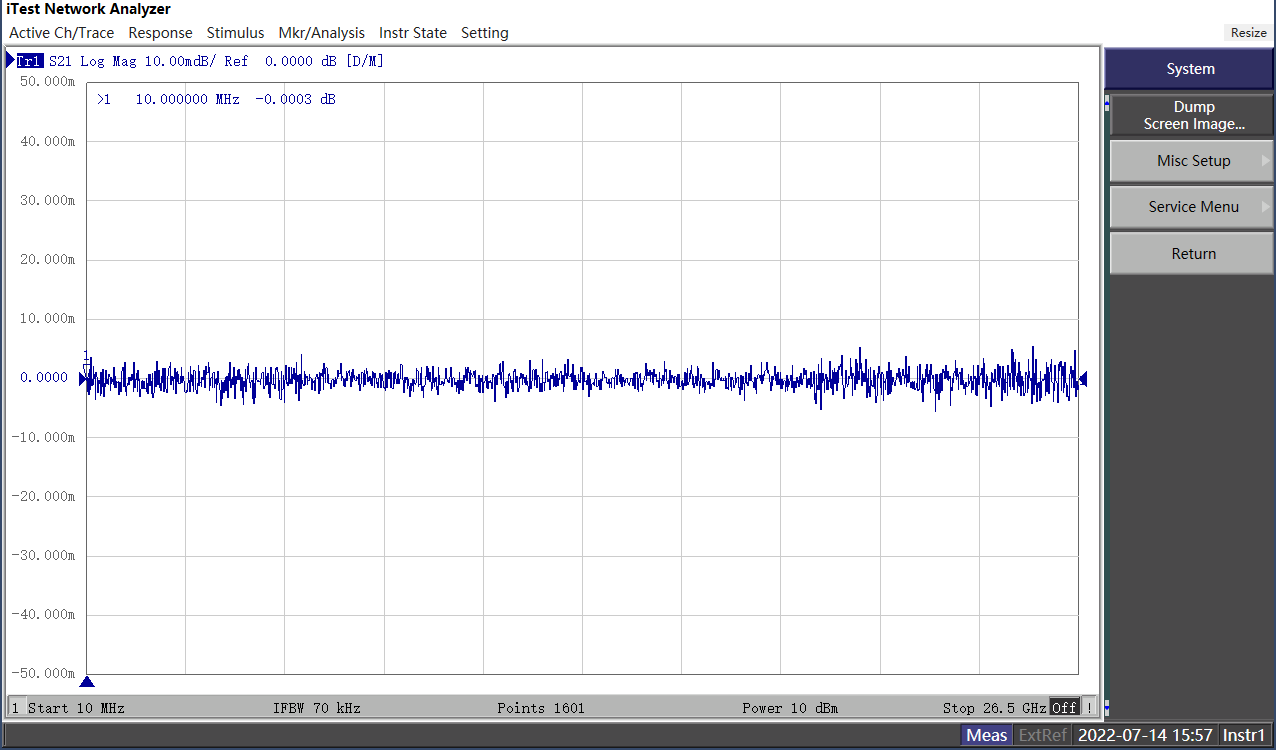

Ultra-Low Trace Noise: 2mdB RMS (typical) @IFBW=70kHz

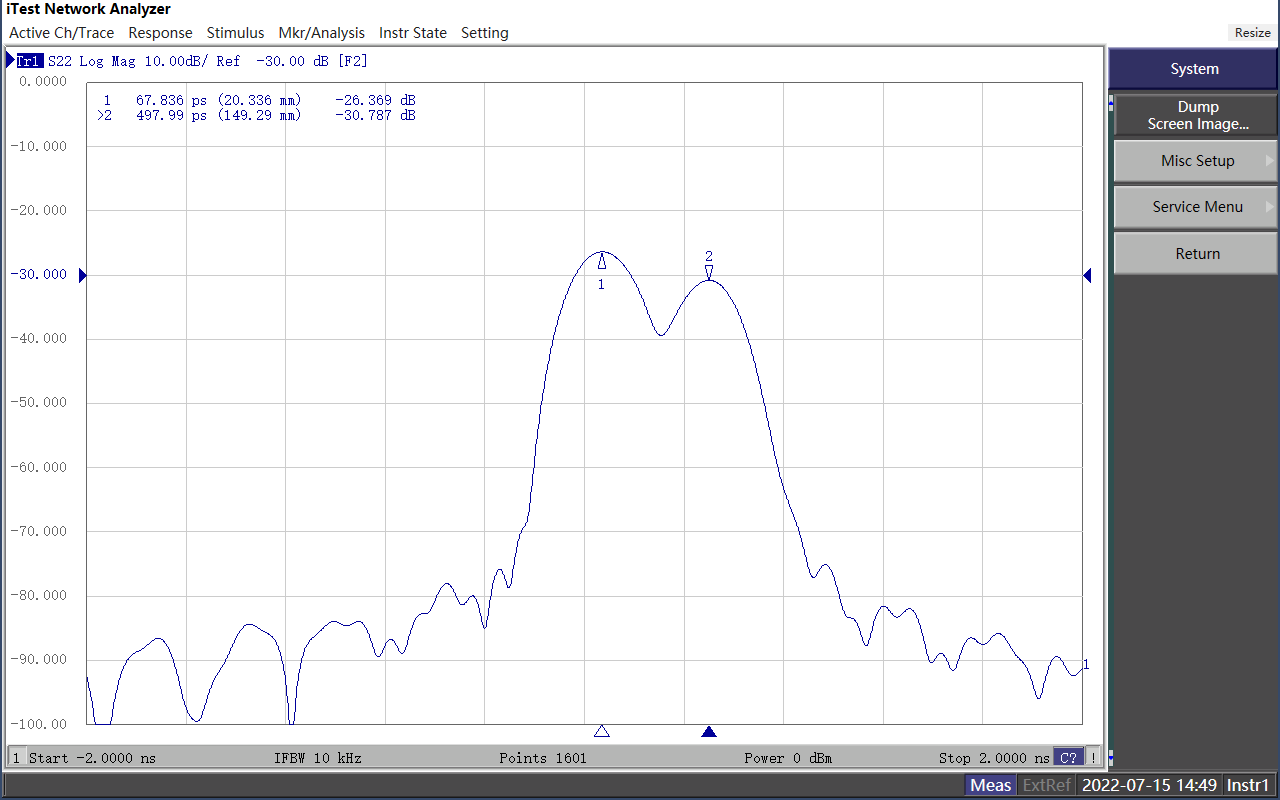

TDR 기능
효율적이고 정확한 시간 영역 함수 알고리즘을 계승하고 주파수 범위를 26.5GHz까지 확장하여
고객에게 더욱 높은 시간(길이) 테스트 해상도를 제공합니다.
고객에게 더욱 높은 시간(길이) 테스트 해상도를 제공합니다.

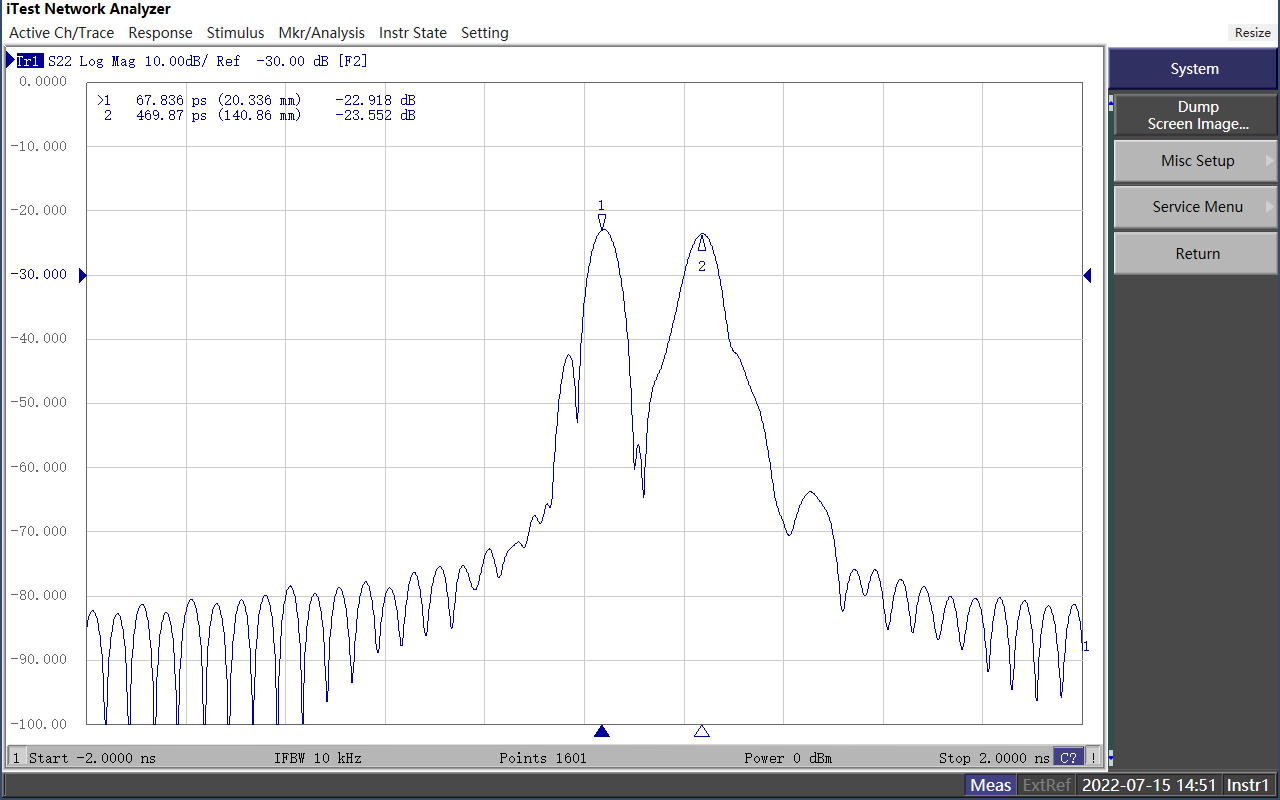

8.5GHz VS 26.5GHz
상세 기술 사양 (Detailed Specifications)
| 주파수 범위 | 100kHz ~ 26.5GHz |
|---|---|
| 테스트 포트 수 | 2개 또는 4개 |
| 커넥터 유형 | NMD 3.5mm (수형) |
| 시스템 임피던스 | 50 Ω |
| 주파수 설정 해상도 | 1Hz |
| 전력 설정 해상도 | 0.05dB |
| 측정 포인트 수 | 2 ~ 20,001 points |
| 시스템 대역폭(IFBW) | 10Hz ~ 1.5MHz |
제품 소개 및 응용
VNA4265는 완벽한 벡터 네트워크 테스트 및 분석 기능과 교정 방법을 제공하며, 주요 기계 및 전자 교정 키트를 지원하여 다양하고 유연한 테스트 요구 사항을 충족합니다. 또한 다양한 주변 장치 인터페이스를 통해 고객이 다른 측정 장비 및 제어 모니터링 장비와 함께 효율적인 테스트 시스템을 구축할 수 있도록 돕습니다.
